TaC Planetêre Epi Susceptor
| Plek van Oorsprong: | Sjina |
| Brand Naam: | Semixlab |
| Model nommer: | TPES0001 |
| sertifisering: | ISO 9001 |
| Minimum Bestel Hoeveelheid: | 1pc |
| prys: | Op maat |
| Verpakking Details: | Standaard uitvoerboks |
| Delivery Tyd: | 30-45days |
| Betaalvoorwaardes: | Om onderhandel te word |
| Toevoer Vermoë: | 200 stuks per maand |
Beskrywing

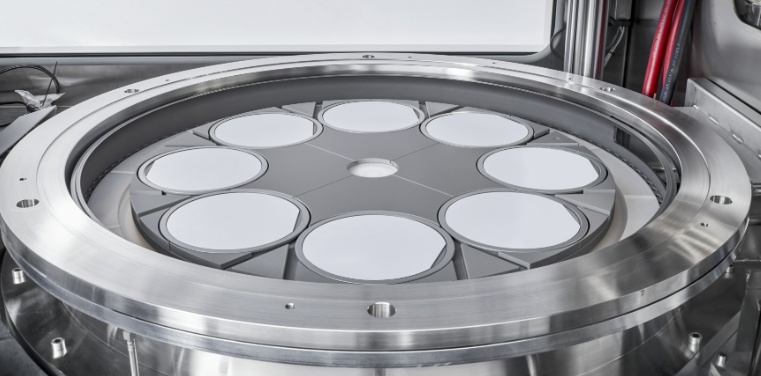

Die Aixtron-planetêre skyf is 'n sleuteldraende komponent in metaal-organiese chemiese dampneerslag (MOCVD) toerusting, hoofsaaklik gebruik in die groeiproses van silikonkarbied (SiC) epitaksiale velle. Die kernstruktuur neem die saamgestelde ontwerp van hoë-suiwer grafietmateriaal + tantaalkarbied (TaC)-bedekking aan.
Vinnige besonderhede:
1. Ander name: Aixtron planetêre skyf, TaC-bedekte planeetsusceptor, SiC Epi-susceptor vir Aixtron-reaktor
2. Toepassing: Vir hoëprestasie silikonkarbied (SiC), galliumnitried (GaN) en ander derde generasie halfgeleier epitaksiale proses.
3. Kernparameters:
Die struktuur bly stabiel by 2000 ℃ om besoedeling van die reaksiekamer te voorkom dat die bedekking vervlugtig word.
Effektiewe weerstand teen erosie van voorlopergasse soos SiH₄ en HCl. Verminder oppervlakdefekte op die substraat.
Die termiese geleidingsvermoë van die grafiet +TaC saamgestelde struktuur is naby dié van die SiC wafer (SiC: 490 W/m·K), wat die tralievervorming wat deur termiese spanning veroorsaak word, verminder.
Die oppervlakruwheid van TaC-bedekking is < 1μm, wat die afval van mikro-deeltjies kan inhibeer en die oppervlakkwaliteit van die epitaksiale laag kan verseker (defekdigtheid < 0.5/cm²).
Produk oorsig
Die Aixtron-planetêre skyf is 'n sleuteldraende komponent in metaal-organiese chemiese dampneerslag (MOCVD) toerusting, hoofsaaklik gebruik in die groeiproses van silikonkarbied (SiC) epitaksiale velle. Die kernstruktuur neem die saamgestelde ontwerp van hoë-suiwer grafietmateriaal + tantaalkarbied (TaC) coating aan:
Grafietsubstraat: bied uitstekende termiese geleidingsvermoë (~130 W/m·K) en hoë temperatuurstabiliteit (temperatuur > 2000℃) om 'n eenvormige termiese veldverspreiding in die reaksiekamer te verseker.
Tantaalkarbiedbedekking: Die grafietoppervlak word bedek deur 'n chemiese dampneerslag (CVD) of gesinterde proses, gewoonlik 30-100um dik, om 'n digte chemiese versperring te vorm.
Die ontwerp is geoptimaliseer vir die hoë temperatuur (1500-1700 ℃), hoogs korrosiewe (silaan, HCl en ander gasse) omgewing van SiC epitaksiale groei, wat prosesstabiliteit en wafelopbrengs aansienlik verbeter.
Tantaalkarbied (TaC) en silikonkarbied (SiC) deklaag prestasie vergelyking
| Bedekkingsmateriaal | Tantaalkarbied (TaC) deklaag | Silikonkarbied (SiC) deklaag |
| Smeltpunt | Smeltpunt 3880 ℃ (hoër temperatuurlimiet) | Smeltpunt 2700 ℃ (maklik om te ontbind by hoë temperature) |
| Termiese uitsettingskoëffisiënt | Termiese uitsettingskoëffisiënt 6.3×10⁻⁶/K (beter pas by grafiet) | 4.5×10⁻⁶/K (maklik om te kraak as gevolg van termiese wanpassing) |
| Weerstand teen silikondampkorrosie | Uitstekende weerstand teen silikondampkorrosie (lae TaC en Si reaktiwiteit) | swak (by hoë temperature reageer SiC met Si om gasfase Si₂C te vorm) |
| Deeltjie besoedeling risiko | Baie lae risiko van deeltjiebesoedeling (digte laag sonder porieë) | Hoog (laag geneig tot plaaslike afskilfering) |
| Lewensduur | Dienslewe > 5000 uur (verlengde onderhoudsiklus meer as 50%) | Omtrent 2000-3000 uur |
Produksieversoenbaarheid
Aangepas vir Aixtron G5 WW C en Prophet-platform, kan dit 6/8-duim-wafers dra met 'n kapasiteit van > 30 wafers/batch.
Tegniese waarde en industrie betekenis
Grafiet + tantaalkarbied-bedekte planetêre susceptor los die bottelnekprobleem van tradisionele SiC-bedekking in die langtermyn hoëtemperatuurproses op:
Koste-optimalisering: verleng die vervangingsiklus van verbruiksgoedere en verminder die epitaksiale koste van 'n enkele stuk met meer as 20%;
Opbrengsverbetering: verminder deeltjiebesoedeling en hittevlek-effek, en bevorder die opbrengs van epitaksiale vel om 95% te oorskry;
Prosesvensterverbreding: ondersteun hoër groeitempo's (> 50μm/h) en dikker epitaksiale lae.
Aangesien wêreldwye SiC-kapasiteit na 8 duim opgegradeer word, sal hierdie tegnologie 'n kritieke pad wees om deur die epitaksiale konsekwentheid-bottelnek te breek.
spesifikasies
| Fisiese eienskappe van TaC-bedekking | |
| Digtheid | 14.3 (g/cm³) |
| Spesifieke emissievermoë | 0.3 |
| Termiese uitsettingskoëffisiënt | 6.3 10-6/K |
| Hardheid (HK) | 2000 HK |
| Weerstand | 1×10-5 Ohm*cm |
| Termiese stabiliteit | <2500 ℃ |
| Grafiet grootte verander | -10~-20um |
| Coating dikte | ≥20um tipiese waarde (35um±10um) |
| Termiese geleidingsvermoë | 9-22(W/m·K) |
| Fisiese eienskappe van isostatiese grafiet | ||
| Eiendom | eenheid | tipiese Waarde |
| Grootmaat digtheid | g / cm³ | 1.83 |
| Hardheid | HSD | 58 |
| Elektriese weerstand | μΩ.m | 10 |
| Buigsame krag | MPa | 47 |
| Kompressiewe sterkte | MPa | 103 |
| Treksterkte | MPa | 31 |
| Young se modulus | GPa | 11.8 |
| Termiese uitbreiding (CTE) | 10-6K-1 | 4.6 |
| Termiese geleidingsvermoë | W·m-1·K-1 | 130 |
| Gemiddelde korrelgrootte | μm | 8-10 |
aansoeke
Silikonkarbied krag toestel epitaksie
Dit is geskik vir 4H-SiC homogene epitaksiale groei, wat gebruik word om hoëspanning MOSFET- en IGBT-toestelle bo 1200V te vervaardig.
Die vraag na nuwe energievoertuie, fotovoltaïese omsetters, spoorvervoer en ander velde het toegeneem.
Derde generasie halfgeleier ontwikkeling
Ondersteun GaN-op-SiC heteroepitaxy proses vir 5G RF toestelle en millimeter golf kommunikasie skyfies.
Mededingende voordeel
Opsomming van kernvoordele:
TaC coating is beter as tradisionele SiC coating in terme van korrosie weerstand by hoë temperatuur, termiese passing en lang lewe, veral geskik vir silikon damp verryking omgewing in SiC epitaksiale groei.
Weerstand teen uiterste hitte:
Die struktuur bly stabiel by 2000 ℃ om besoedeling van die reaksiekamer te voorkom dat die bedekking vervlugtig word.
Chemiese weerstand:
Effektiewe weerstand teen erosie van voorlopergasse soos SiH₄ en HCl. Verminder oppervlakdefekte op die substraat.
Termiese veld eenvormigheid:
Die termiese geleidingsvermoë van die grafiet +TaC saamgestelde struktuur is naby dié van die SiC wafer (SiC: 490 W/m·K), wat die tralievervorming wat deur termiese spanning veroorsaak word, verminder.
Lae besoedeling uitset:
Die oppervlakruwheid van TaC-bedekking is < 1μm, wat die afval van mikro-deeltjies kan inhibeer en die oppervlakkwaliteit van die epitaksiale laag kan verseker (defekdigtheid < 0.5/cm²).
