SiC coating Graphite Barrel Suceptor
Vinnige besonderhede:
1. Ander name: Epitaksiale oond grafietvat, SiC-bedekte wafelbak, wafer susceptor vat tipe, grafiet susceptor
2. Toepassing: Vir wafel epitaksiale groeiproses
3. Kernparameters: Die homogeniteit van gasvloeiveld en termiese veld in die reaksiekamer kan geoptimaliseer word deur gebruik te maak van isostatiese druk hoë suiwer grafietmatriks gekombineer met chemiese dampneerlegging (CVD) SiC coating tegnologie met temperatuur weerstand van 1600℃, termiese geleidingsvermoë van 300W/m·K en suiwerheid van 99.9995% denfek, XNUMX% denfek en XNUMX% denfek. epitaksiale laag kan wees
aansienlik verminder.
Beskrywing
SiC-bedekking Graphite Wafer Epitaxy Barrel Suceptor is die kernverbruiksmiddel vir Si-epitaksiale groeitoerusting, en sy ontwerp kombineer die hoë termiese geleidingsvermoë van grafiet met die uiterste korrosiebestandheid van SiC-bedekkings. Die substraat is 'n hoë suiwer Sigley-grafiet (suiwerheid ≥99.9995%) wat deur isostatiese persproses gevorm word. Die 50μm digte β-SiC deklaag is op die oppervlak neergesit deur CVD proses. Dit blokkeer effektief die vrystelling van onsuiwerhede van die grafietmatriks by hoë temperature (1200-1800 ℃) en aggressiewe gasse (soos SiH)4, C3H8, en H2), om wafelbesoedeling te vermy. Vatontwerp (vir 4/6/8 duim toerusting) Deur die lugvloeipad en termiese veldverspreiding te optimaliseer, word die dikte-uniformiteit van die epitaksiale laag binne ±1.5% beheer, en die defekdigtheid word verminder tot < 0.05cm-2. Daarbenewens is die termiese uitsettingskoëffisiënt van SiC-bedekking en grafietmatriks hoogs ooreenstem (4.5×10)-6/K vs 4.8×10-6/K), vermy krake van die deklaag of deeltjies wat deur hoë temperatuurspanning veroorsaak word, en verseker langtermyn stabiele werking van toerusting. Die komponent is toegepas op die wafer-epitaksie-produksielyn van die voorste halfgeleiervervaardigers in China, die enkeloond-epitaksiekoste is met 40% verminder, en die toestelopbrengs is tot 98% verhoog.
Vattipe susceptor in vergelyking met pannekoek susceptor
| Karakter | Vat Tipe Susceptor | Pannekoek Susceptor |
| Temperatuur eenvormigheid | Effens laer eenvormigheid as gevolg van vertikale lugvloei en stralingsimmetrie (komplekse temperatuurkompensasie vereis). | Die termiese veldsimmetrie is hoog, en die temperatuuruniformiteit in vlak is beter. |
| Gasvloei doeltreffendheid | Die lugvloei spiraal langs die loopwand, en die randwafers word maklik geëts/afgesit. | Die vloei is loodreg op die wafeloppervlak, en die vloei en rigting word maklik beheer. |
| Kapasiteit en koste | Hoë deurset, geskik vir massaproduksie (hoë aantal wafers per tydseenheid). | Lae deurset, geskik vir R&D/klein groepproduksie. |
| Onderhoudskompleksiteit | Die struktuur is kompleks, en die skoonmaak en vervanging neem lank. | Oop ontwerp, maklike onderhoud. |
spesifikasies
| Basiese fisiese eienskappe van CVD SiC coating | |
| Eiendom | tipiese Waarde |

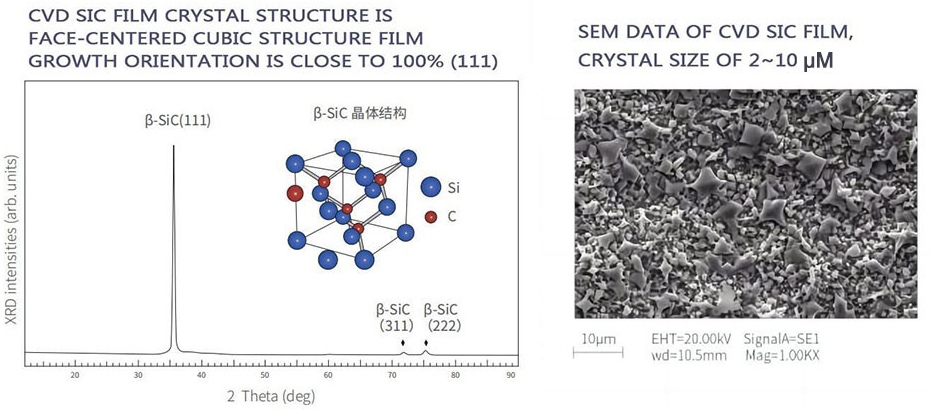

| Kristalstruktuur | FCC β fase polikristallyne, hoofsaaklik (111) georiënteerd |
| Digtheid | 3.21 g / cm³ |
| Hardheid | 2500 Vickers hardheid (500g vrag) |
| Graan grootte | 2 ~ 10μm |
| Chemiese suiwerheid | 99.99995% |
| Hitte kapasiteit | 640 J·kg-1·K-1 |
| Sublimasie temperatuur | 2700 ℃ |
| Buigsame krag | 415 MPa RT 4-punt |
| Young se Modulus | 430 Gpa 4pt buiging, 1300 ℃ |
| Termiese geleidingsvermoë | 300W·m-1·K-1 |
| Termiese uitbreiding (CTE) | 4.5 × 10-6K-1 |
aansoeke
Word gebruik vir silikon epitaksie/CVD proses.
Die meeste gebruik in tradisionele LPE- of CVD-toestelle (soos vroeë Aixtron-stelsels).
Mededingende voordeel
Weerstand teen uiterste korrosie-omgewing: β-SiC-bedekking is bestand teen plasmaerosie en oksidasie, en sy lewe is 5 keer langer as dié van onbedekte grafiet.
Presiese termiese veldbeheer: vatstruktuur verminder turbulensie, termiese geleidingsvermoë pas by die substraat en vermy termiese spanningsversaking.
Geen besoedelingsrisiko: ultrahoë suiwerheid substraat en deklaag, metaal onsuiwerhede (Fe, Al) inhoud < 0.1ppm.
Hele prosesdiens: ondersteun matriksverwerking, laagafsetting, prestasietoets een-stop aflewering.
